電源防雷插座

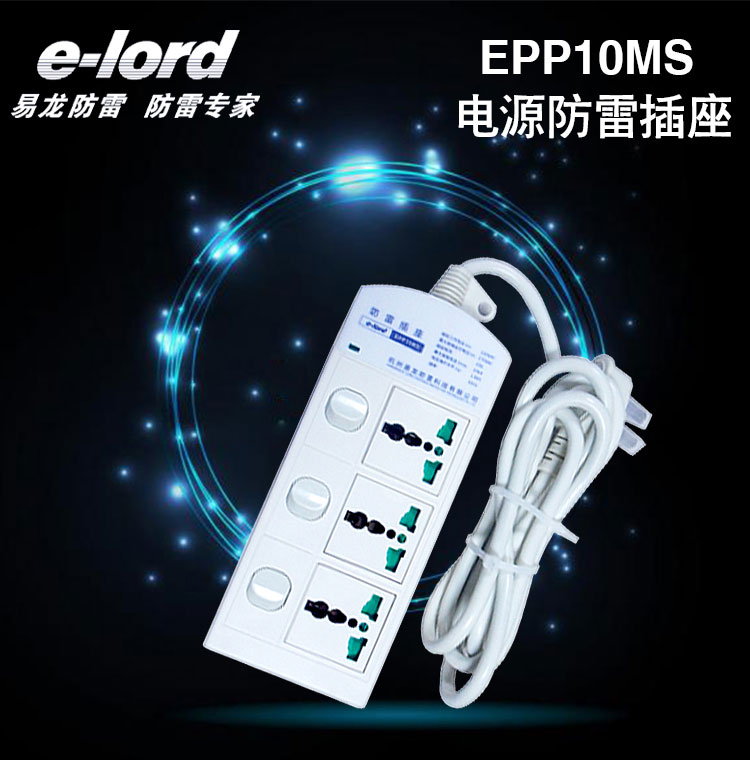

EPP10MS電源防雷插座用于室內220VAC供電的小功率配電設備的電源精細防雷保護,如計算機網絡、精密設備、小機房、銀行儲蓄所、辦公室、監控機房以及各類用電設備的電源防雷保護；配有三個多用輸出插孔，獨立開關，內有失效指示。

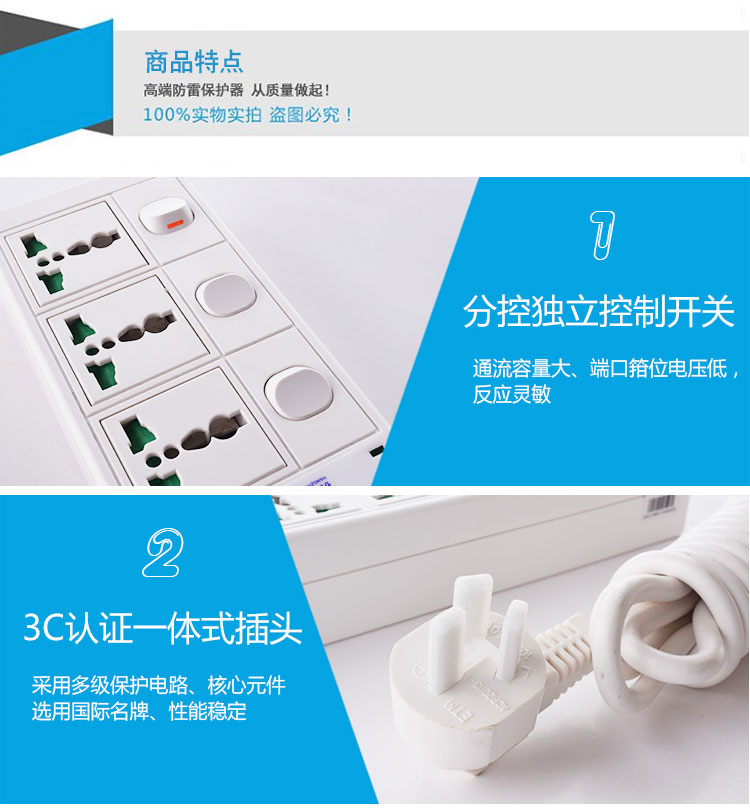

1.采用多級保護電路、核心元件選用國際名牌、性能穩定；
2.通流容量大、端口箝位電壓低、反應靈敏；
3.安裝方便、無需特別維護、使用壽命長；

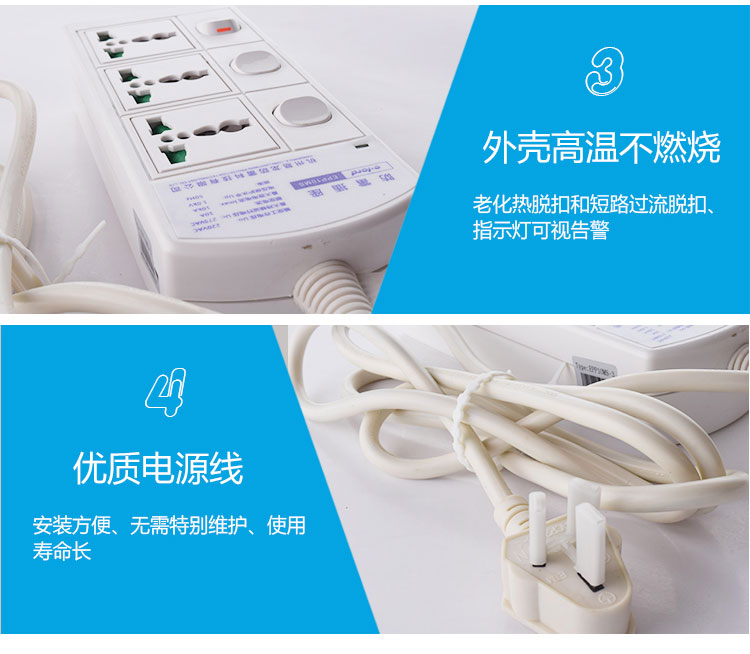

4.老化熱脫扣和短路過流脫扣、指示燈可視告警。
型號 | EPP10MS |
額定工作電壓Un | 220VAC |
每路標稱放電電流In | 5KA |
每路最大持續運行電壓Uc | 275V |
電壓保護水平 Up | 1.0KV |
接線方式 | 并聯 |
安裝方式 | 35mm標準導軌安裝 |
功能特點 | 老化熱脫扣和短路過流脫扣(杜絕起火爆炸)、指示燈可視告警 |
外殼材料 | 灰白阻燃塑料 |
最大接線尺寸 | 6mm2多股銅芯線 |
外形尺寸 | 176mm×73mm×38mm |
每路最大放電電流Imax | 10kA |
工作環境條件 | 溫度范圍：-40℃～+70℃ 濕度范圍：30%～85%（25℃） |
連接方式

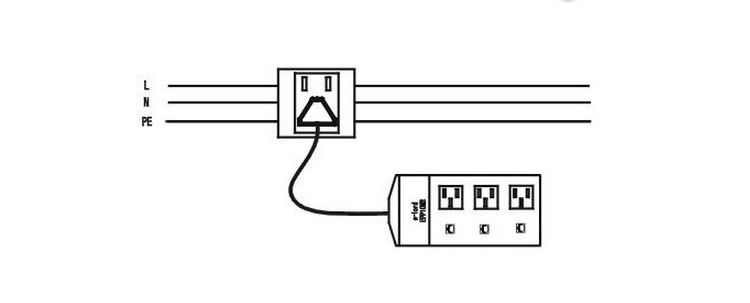

1.接線方式如下圖；
2.接地線應盡量短而直；
3.為防止短路，在SPD的進線端應安裝相應的空氣開關。
注意事項
1.本產品只適用于室內使用；
2.不要在雷雨天安裝。
